La sangre y el sistema circulatorio
Fotografías, esquemas e ilustraciones relacionadas con la sangre y el aparato circulatorio, como también de los órganos que lo integran y el modo de funcionamiento.

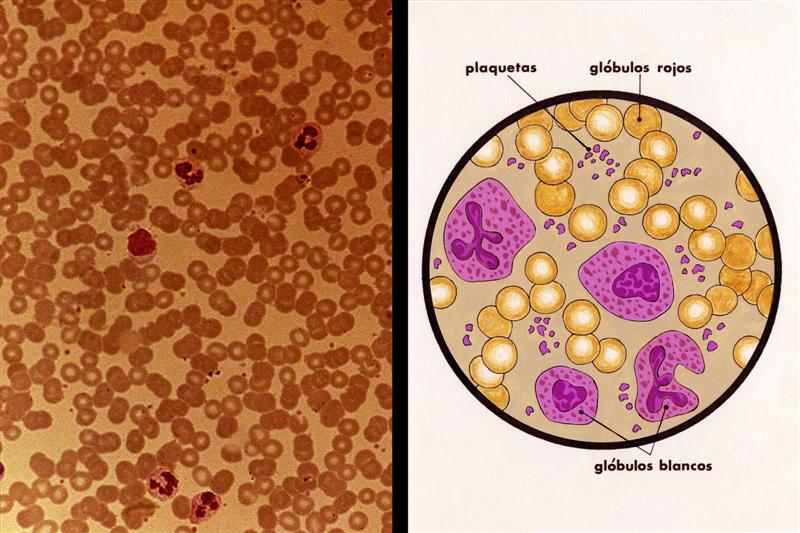

Preparación de sangre humana
La sangre está formada por el plasma y los elementos celulares que son los glóbulos blancos, los glóbulos rojos y las plaquetas. Los elementos celulares pueden observarse en esta microfotografía de sangre humana.

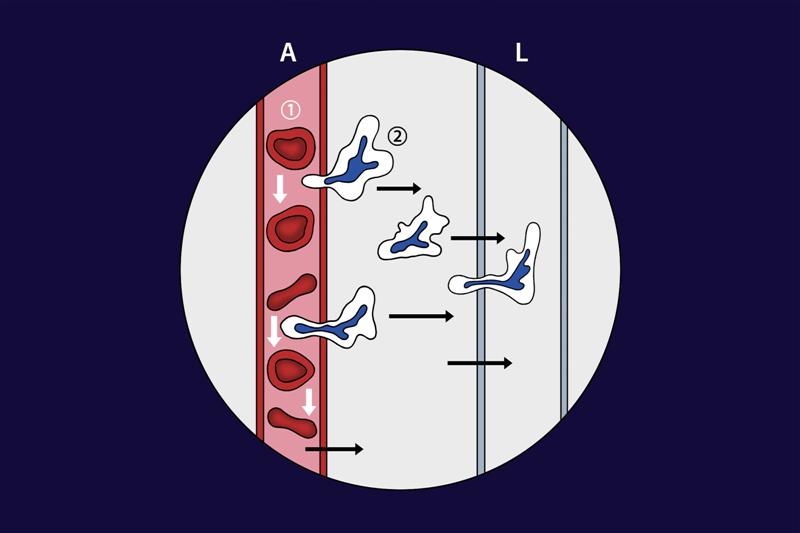

Diapédesis
Es la capacidad que tienen algunos glóbulos blancos de salir de los capilares sanguíneos por espacios intercelulares (diapédesis) y emigrar a los tejidos vecinos. Dibujo esquemático mostrando la emigración de ciertos leucocitos (2), acompañados de plasma, a través de las paredes de los vasos sanguíneos (A): es la linfa intersticial que baña las células y rellena los intersticios o lagunas. Esta linfa intersticial penetra en los capilares linfáticos (L) y se convierte en linfa circulante. Los hematíes (1) no dejan los vasos sanguíneos

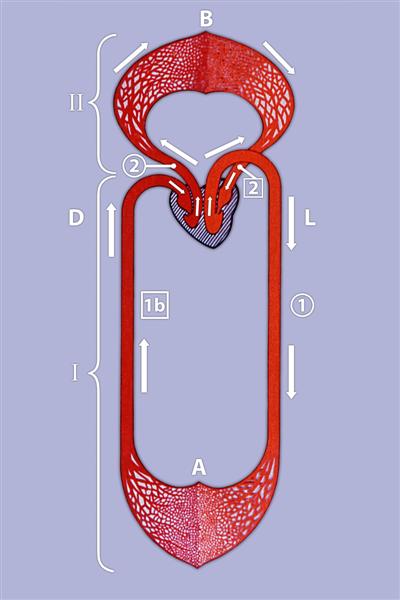

El aparato circulatorio sanguíneo
El aparato circulatorio sanguíneo está constituido por un doble circuitaje. Distinguimos una circulación mayor (I) y una circulación menor (II). A lo largo de estas dos circulaciones, no existe comunicación entre ambos circuitos (D: Sangre con anhídrido carbónico, llamada «venosa». L: Sangre con oxígeno, llamada «arterial». L: Izquierda. D: Derecha). Si el número está dentro de un círculo, se trata de una arteria, si está dentro de un cuadrado, se trata de una vena. A y B: Vasos capilares. (1). Aorta. (1b). Vena cava inferior. (2). (en un círculo): Arteria pulmonar. (2). (en un cuadrado): Vena pulmonar.

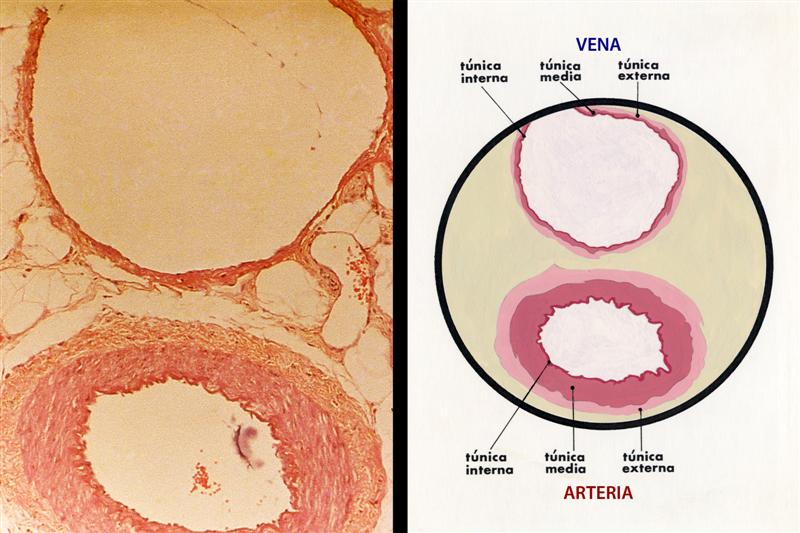

Arterias y venas
En esta imagen se puede observar que el grosor de la pared arterial es mayor que el de la pared de la vena. Las arterias son cada uno de los vasos sanguíneos que transportan la sangre desde el corazón a las demás partes del cuerpo. Su pared es muscular y al contraerse, ayuda a impulsar la sangre por el cuerpo. Las venas son los vasos sanguíneos que conducen la sangre desde los capilares hacia el corazón. Estan formadas por tres capas: la interna o endotelial; la media o muscular, y la externa o adventicia. A diferencia de las arterias, tienen una pared más delgada pero de mayor diámetro. En su interior disponen de plieges o válvulas que impiden el retroceso de la sangre.
Sistema linfático
Esquema del sistema linfático y de su ramificación sobre el sistema circulatorio sanguíneo. En la parte blanca: II es la parte del cuerpo humano en la cual la linfa es absorbida por la gran vena linfática; los capilares linfáticos de la parte amarilla.

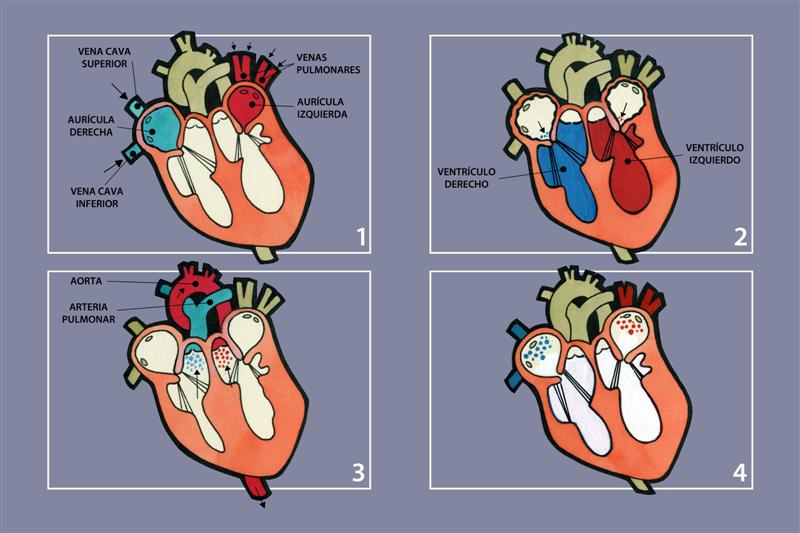

Esquemas de los movimientos del corazón
En estos cuatro esquemas se puede ver el recorrido de la sangre por el interior del corazón: (1). La sangre entra en las aurículas provocando la diástole muscular, que es la relajación de las paredes musculares de las aurículas. (2). Las paredes de las aurículas se contraen (sístole auricular) y la sangre es expulsada hacia los ventrículos que se dilatan (diástole ventricular). (3). Los ventrículos se contraen (sístole ventricular) expulsando la sangre hacia las arterias. (4). Se inicia primero la diástole auricular seguida de la diástole ventricular y durante 0,4 segundos todo el corazón permanece en reposo; es la diástole general.
Posición del corazón en la caja torácica
Se ha resecado la mitad anterior de los dos pulmones. El corazón descansa sobre el diafragma, con la punta dirigida hacia la izquierda. Se ve la vena cava superior dividiéndose en los troncos venosos braquiocefálicos derecho e izquierdo y, a su lado, el cayado de la aorta; un poco más a la derecha, la aorta pulmonar. Sobre el corazón, arteria y vena coronarias.
Composición de la sangre
La sangre es un líquido plasmático compuesto por agua, proteínas, sales minerales y sustancias orgánicas en disolución. Constituye el medio fluido que recorre el sistema circulatorio de los seres vivos, impulsado por el corazón, para el intercambio celular de oxígeno y dióxido de carbono, aporte de nutrientes y eliminación de desechos del metabolismo celular. El cuerpo humano tiene entre 4,5 y 6 litros de sangre. La sangre adopta un color rojo vivo cuando fluye por las arterias, transportando oxígeno, y rojo oscuro o azulado, una vez cedido, de vuelta a los pulmones a través de venas y capilares, para reiniciar el ciclo. Las células de la sangre son: los glóbulos rojos, hematíes o eritrocitos, que transportan el oxígeno y son el principal pigmento de su coloración, los glóbulos blancos o leucocitos, que son los agentes del sistema inmunológico y defensa contra los microbios y elementos patógenos, y las plaquetas, que coagulan la sangre. Las sales de hierro son fundamentales para la formación de los glóbulos rojos, ya que la hemoglobina, proteína imprescindible para el proceso de oxigenación celular, contiene hierro. En la imagene el suero líquido recubre el coágulo (glóbulos más fibrina). Ancho del vaso: 10 cm.

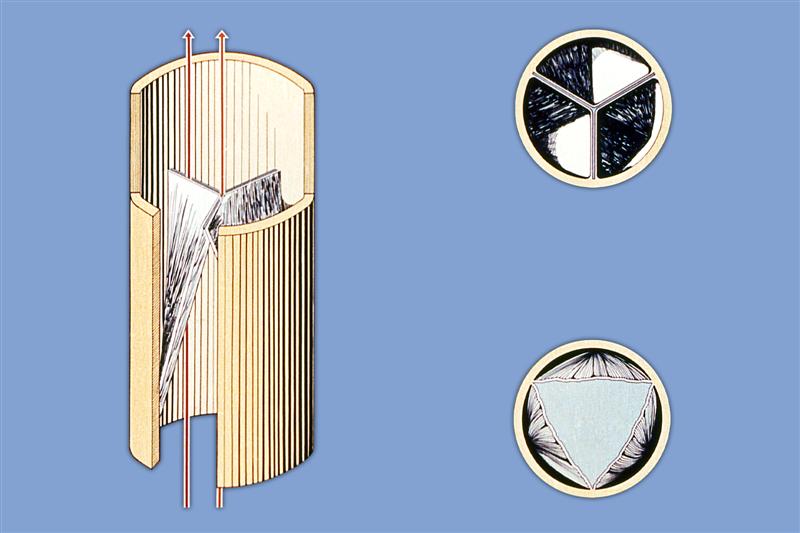

Esquema de las válvulas sigmoideas
Esquema del sistema valvular de la aorta donde esta arteria deja el ventrículo izquierdo (a la derecha, dos cortes transversales muestran la válvula aórtica cerrada). Estas válvulas reciben también el nombre de válvulas sigmoideas.
Composición de la sangre
El coágulo formado por cerca de medio litro de sangre ha sido amasado bajo un chorro de agua que ha expulsado los glóbulos. La fibrina ha permanecido y se presenta bajo la forma de una masa blanda, filamentosa y blancuzca. Ancho del vaso: 10 cm.

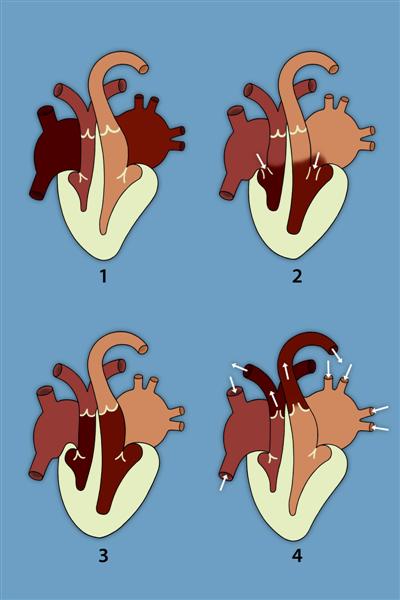

Movimientos del corazón
Los movimientos sucesivos están representados del número 1 al 4. Una cantidad determinada de sangre con oxígeno y de sangre con anhídrido carbónico (esta última de color rojo oscuro) se observa en el momento de su paso de la aurícula a las arterias a través de los ventrículos. Obsérvense la posición de las válvulas y el hecho de que las aurículas y los ventrículos se contraen casi simultáneamente.

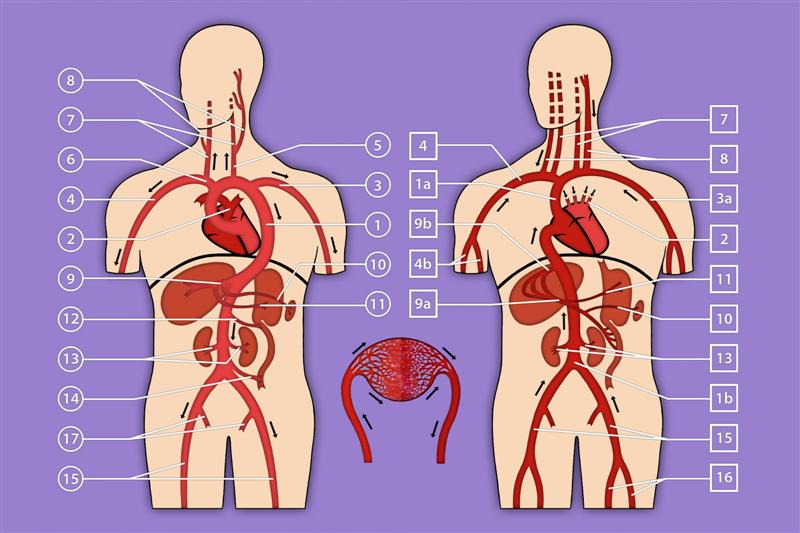

Dos esquemas de la circulación mayor
A la izquierda, el sistema arterial; a la derecha, el sistema venoso; entre los dos, esquema de una red capilar. Números dentro de un círculo: (1). Aorta. (2). Arteria pulmonar. (3 y 4). Arterias subclavias (izquierda y derecha). (5). Carótida primitiva izquierda. (6). Tronco braquiocefálico. (7 y 8). Carótidas internas y externas. (9). Arteria hepática. (10). Arteria esplénica. (11). Arteria gástrica. (12). Arteria mesentérica superior. (13). Arterias renales. (14). Arteria mesentérica inferior. (15). Arteria femoral. (17). Arteria ilíaca interna. Números dentro de un cuadrado: (1a y 1b). Venas cavas superior e inferior. (2). Vena pulmonar. (3 y 4). Venas subclavias (izquierda y derecha). (4b). Ramificaciones de la vena subclavia. (7 y 8). Venas yugulares internas y externas. (9a). Vena aorta. (9b). Vena suprahepática. (10). Vena esplénica. (11). Vena gástrica. (12). Vena renal. (13). Venas ilíacas externas. (14). Ramificaciones de la vena ilíaca.

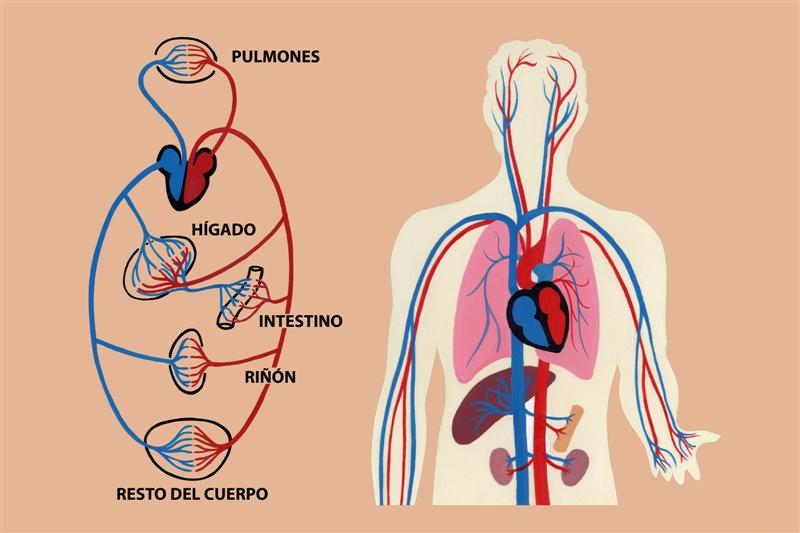

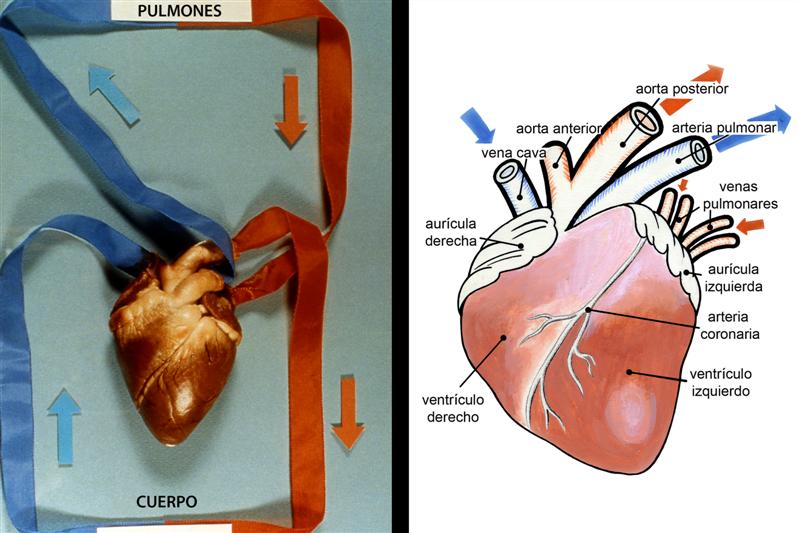

Corazón
Con este esquema simplificado, podemos apreciar el circuito de la sangre en el cuerpo., los vasos sanguíneos y podemos apreciar como entran y salen del corazón.
Corazón aislado
Corazón aislado mostrando la aurícula izquierda abierta. El orificio aurículo-ventricular es visible, así como las venas pulmonares izquierdas (1 y 2) y derechas (3 y 4). Las ramificaciones de la arteria pulmonar (5) y el cayado de la aorta (6) son parcialmente visibles. Sobre el cayado de la aorta vemos, de delante hacia atrás, las derivaciones: de la arteria subclavia izquierda, de la carótida primitiva izquierda y del tronco braquiocefálico.
Folículo linfático
Microfotografía de un folículo linfático. Obsérvense los numerosos linfocitos, sobre todo el de la cápsula del folículo (1).
Preparación de sangre humana
Existen varios tipos de glóbulos blancos o leucocitos; para poder clasificarlos se recurre a distintas técnicas de tinción. Los de la serie agranulocítica, llamados así porque las células carecen de granulaciones en el citoplasma, son los linfocitos (2) y los monocitos (1). Los de la serie granulocítica son los neutrófilos, eosinófilos y basófilos. Se distinguen dos leucocitos entre numerosos glóbulos rojos. El más pequeño es un linfocito y el más grande un monocito (en el centro de la imagen).

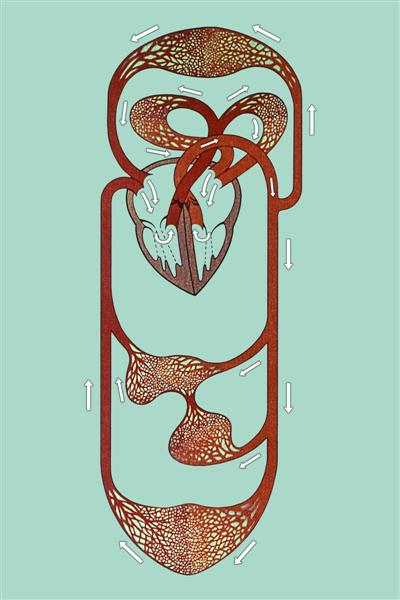

Esquema de la circulación doble
En este esquema se indica con flechas el sentido del flujo sanguíneo.
Esquema de la circulación mayor y menor
En la imagen vemos claramente el recorrido sanguíneo. Mostrando con el color azul la sangre venosa y en rojo la sangre arterial.

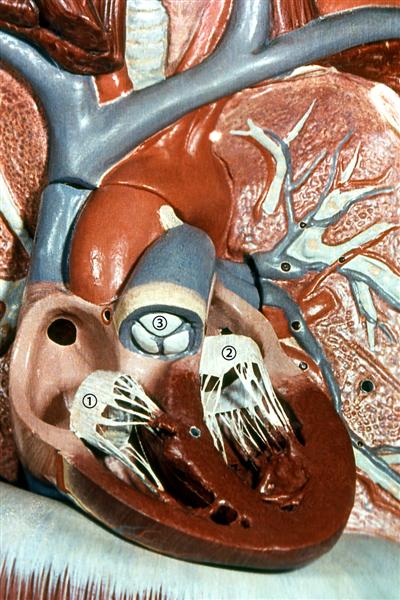

Sección del corazón
Corazón en posición normal presentado en corte longitudinal: las paredes de las aurículas son delgadas y blandas; los ventrículos, más consistentes, tienen una pared gruesa, sobre todo el ventrículo izquierdo. Cada aurícula comunica con el ventrículo situado debajo por una válvula aurículo-ventricular rodeada de repliegues membranosos (1 y 2), que son láminas resistentes y elásticas, que impiden el regreso de la sangre del ventrículo a la aurícula. Vemos el comienzo de la arteria pulmonar; en su origen, presenta esta arteria tres válvulas llamadas sigmoideas (3) que dejan pasar la sangre del ventrículo a la arteria.
El sistema o aparato circulatorio es el encargado de transportar, llevándolas en la sangre, las sustancias nutritivas y el oxígeno por todo el cuerpo, para que, finalmente, estas sustancias lleguen a las células. También transporta las sustancias de desecho desde las células hasta los pulmones o riñones, para luego ser eliminadas del cuerpo.
