¡A los tumbos!

Por Eduardo Chiarella

En esta oportunidad les presentamos una actividad muy divertida para aprender un poco más de física y geometría. Los invitamos a fabricar un móvil que se desbalancea de una manera muy particular. ¡Manos a la obra!

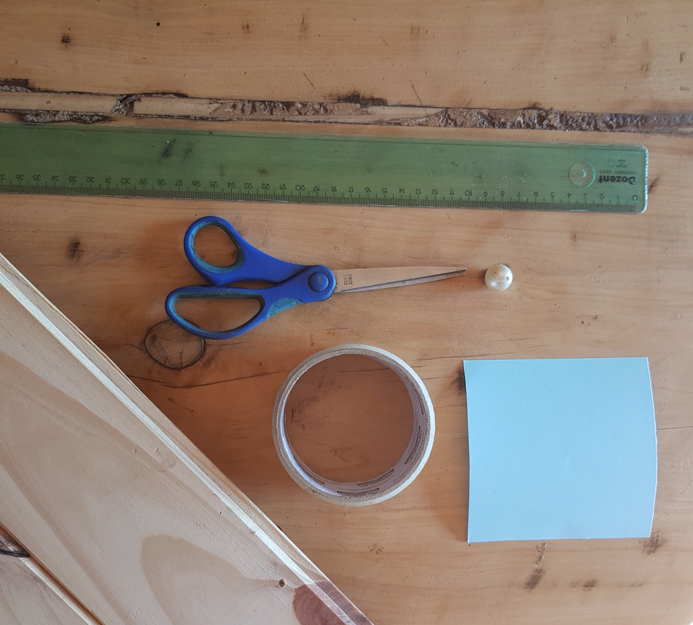

¿Qué van a necesitar para este móvil?

• Cartulina (al menos de 7x15 cm)
• Lápiz
• Tijera
• Regla
• Cinta adhesiva o pegamento vinílico
• Pelotita (aprox 1,5 cm de diámetro)
• Superficie plana (tabla de madera, cartón, etc.)

¡Paso a paso!

1. Con lápiz y regla recreen en la cartulina el esquema que aparece debajo. Dibujarán, en un área de 156 x 85 mm, un rectángulo central de 70 x 20 mm. Hacia arriba y abajo de este, dibujarán dos figuras oblongas, es decir un rectángulo cuyos lados menores estén intervenidos por arcos, de 88 x 20 mm. Debajo de uno de estos oblongos dibujarán otro rectángulo de 70 x 20 mm con una pequeña solapa. Este último rectángulo será la cara que cerrará y conformará el prisma. Por último, a ambos lados del rectángulo principal, dibujarán otros dos rectángulos de 43 x 20 mm con solapas a los lados que servirán para vincular el prisma principal y permitir formar los redondeados del cuerpo final.

2. Ahora corten por el contorno de la figura. Tengan en cuenta que el contorno son las líneas que figuran en color negro en el esquema.

3. Plieguen la figura siguiendo las líneas rojas del esquema hasta formar un prisma.

4. Con un poco de cinta adhesiva o cola vinílica adhieran la solapa mayor para sellar su prisma.

5. Ahora plegarán la figura a través de las líneas verdes y pegarán las solapas menores para formar así el redondeo.

6. Introduzcan la pelotita por el orificio de la pieza que aún permanece abierto.

7. Repitan el paso 4 en el otro extremo del prisma.

8. ¡Su juguete ya está listo para ser probado y ver que sucede! Ubíquenlo sobre una tabla sosteniéndola con una pendiente considerable y presten atención a lo que sucede.

Veamos, ¿por qué sucede esto?

Todo cuerpo en la Tierra está sometido a una fuerza de atracción que llamamos "gravedad". El peso no es más que la masa de un cuerpo bajo el efecto de esta fuerza. Lo que le sucede a un cuerpo situado sobre un plano inclinado, es que la fuerza de su peso se descompone en dirección a dicha inclinación y cuando la inclinación es suficiente como para superar la fuerza de rozamiento que el plano inclinado inflige en el objeto, entonces este se moverá. Por último, ¿qué explica la particular forma en la que cae nuestro objeto? Debido a los extremos redondeados del contenedor, el peso de la esfera situada en uno de ellos hará que todo el cuerpo rote/pivote sobre esta. Luego, la esfera podrá nuevamente avanzar hasta el nuevo extremo libre y así repetir el proceso generando un movimiento intermitente (avance / rotación).


Sugerencia:

• Pueden fabricar más de un móvil con distintas dimensiones para competir así en divertidas carreras.
