Una central hidroeléctrica
Galería de imágenes, acompañadas de textos explicativos, que muestran las instalaciones que conforman una central hidroeléctrica, en sus distintas variantes.

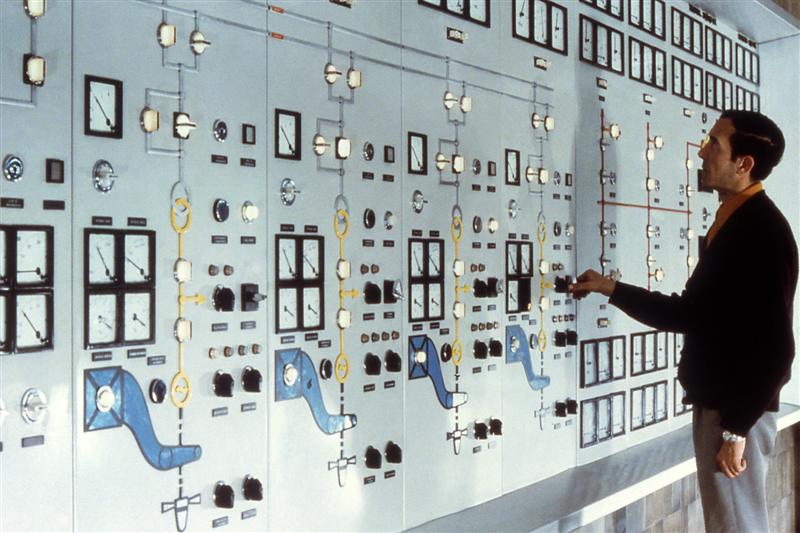

Sala de mandos
Hoy en día las centrales hidroeléctricas ya están totalmente automatizadas.

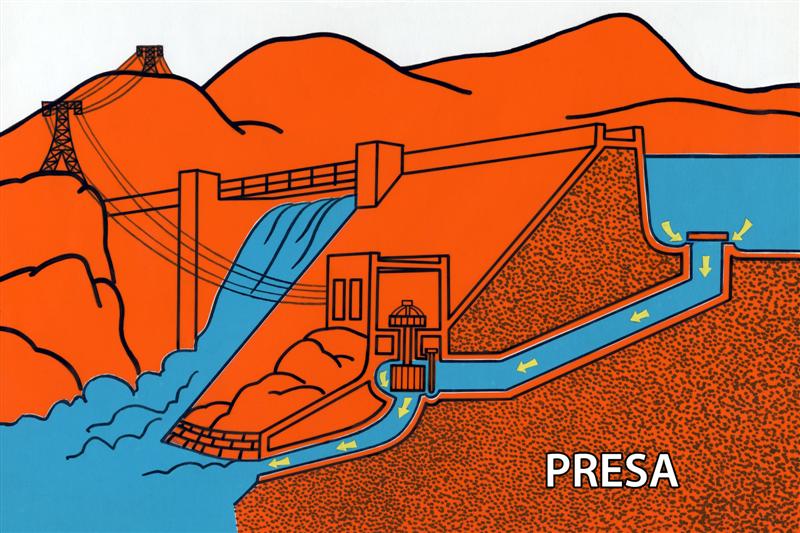

Esquema de una central
Una central consta de: presa, canal de alimentación, cámara de agua, conducción forzada, turbinas, alternador y canal de salida.
Vista aérea de una presa
Vista aérea del conjunto de presa y embalse o lago artificial. El primer elemento que encontramos en una central hidroeléctrica es la presa o represa, un muro grueso que se construye a través del río, que se encarga de detener el caudal de agua, para almacenarla y luego derivarla o regular su curso. Con estas construcciones se logra un determinado nivel del agua antes de la contención, y otro nivel diferente después de la misma. Ese desnivel se aprovecha para producir energía.

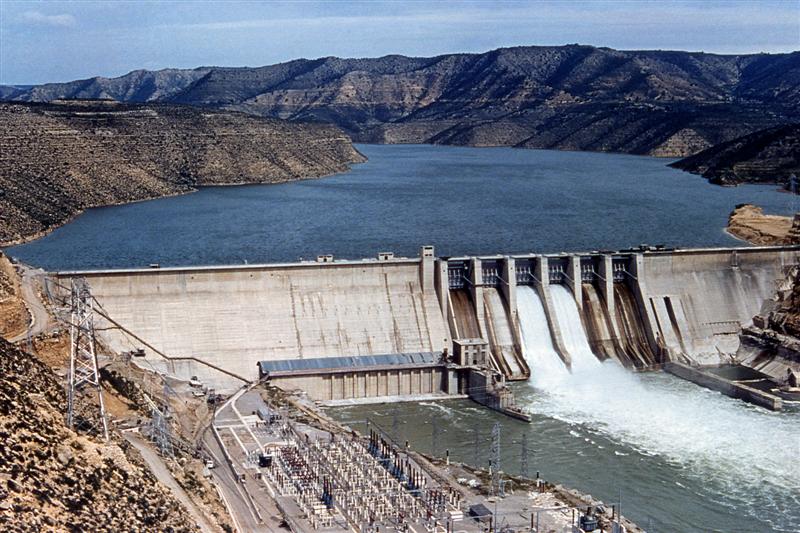

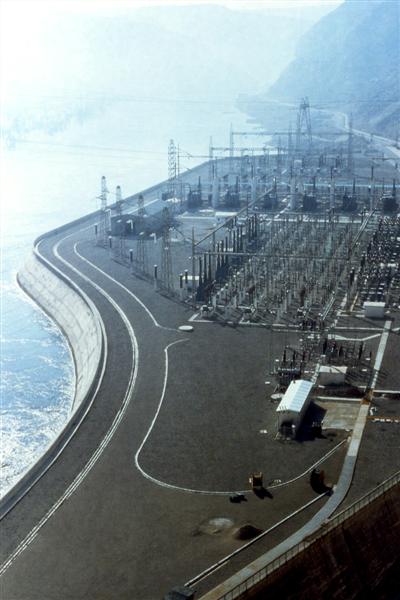

Estación exterior de una central hidroeléctrica
Central de Mequinenza en Zaragoza (España). Es parte de la central en la cual se convierte la tensión de la corriente alterna producida por los alternadores para su distribución.

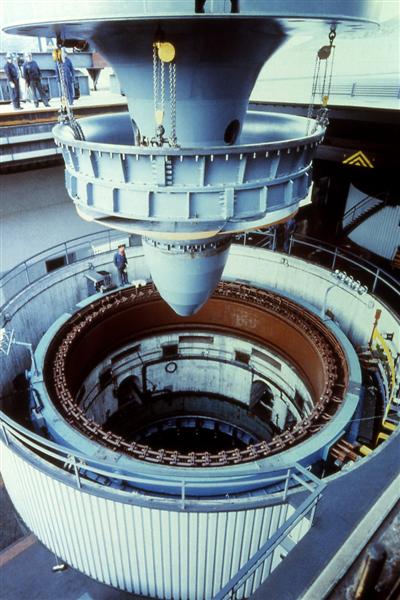

Turbina
La turbina hidráulica es una máquina que aprovecha, transforma y transfiere la energía potencial del agua que pasa a través de ella en un trabajo útil, como mover una máquina o accionar un alternador.

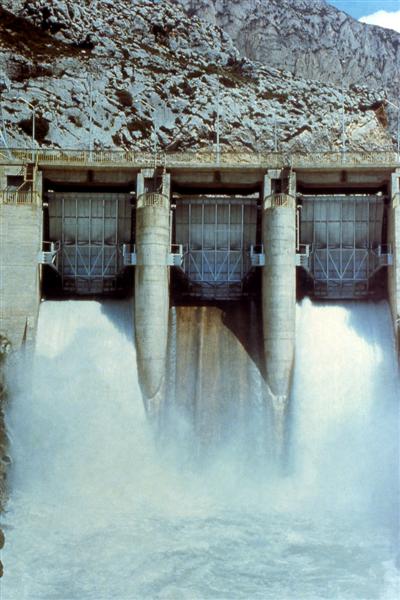

Compuertas de una presa
Las compuertas son equipos mecánicos utilizados para el control del flujo del agua y el mantenimiento en los diferentes proyectos de ingeniería, tales como presas, canales y proyectos de irrigación. Existen diferentes tipos y pueden tener diferentes clasificaciones, según su forma, función y movimiento.
Presa tipo bóveda
Las presas de bóveda emplean los fundamentos teóricos de la bóveda típica. La sección curva muestra una convexidad orientada hacia el embalse, y así la carga se distribuye por toda la capacidad de la presa hacia los extremos. Las paredes se forman con pequeños valles y cañones naturales, sobre los cuales se suele construir este tipo de presa. Si las condiciones son favorables, esta construcción necesita menor cantidad de hormigón que la de gravedad, pero es muy difícil ubicar emplazamientos propicios donde se puedan construir.

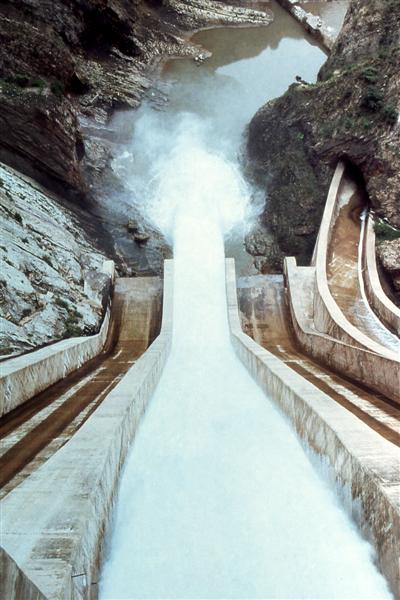

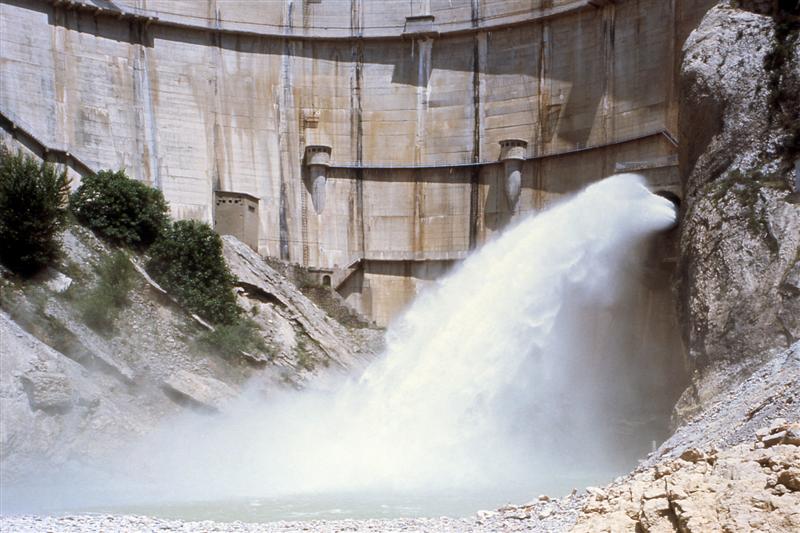

Compuerta de aliviadero
Existen distintos tipos de presas. Algunas disponen de compuertas de alivio, cuya función es disminuir el nivel de agua del embalse, ya que, en ocasiones, un exceso de presión puede dañar la estructura de la presa.

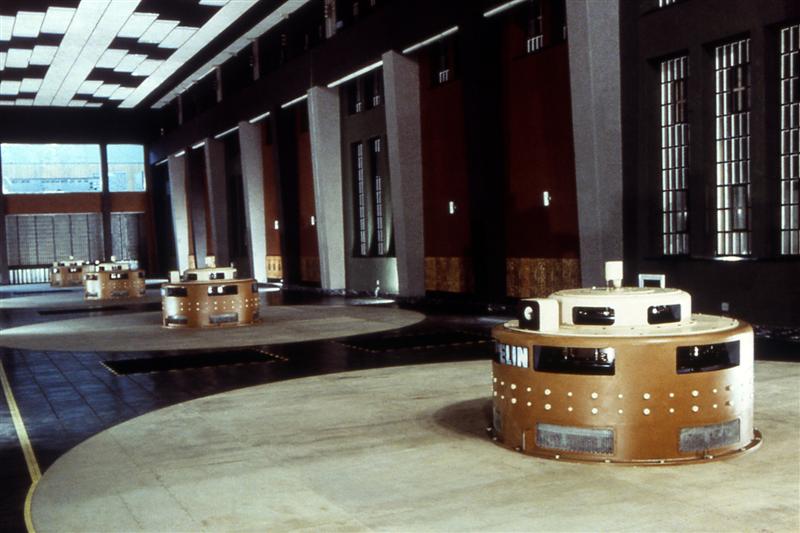

Sala de alternadores
En esta sala de alternadores se produce la energía eléctrica.

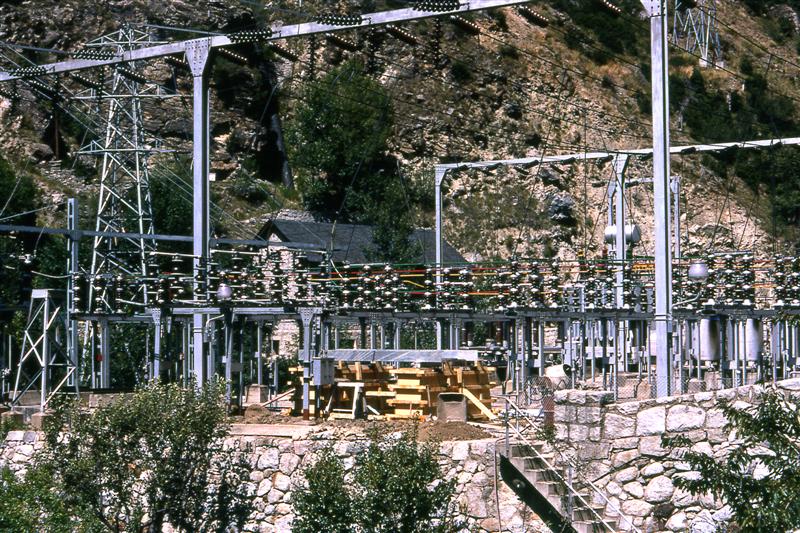

Torres de alta tensión
En la estación exterior se aumenta la tensión de la corriente producida por los alternadores hasta 380 kw. Se llama alta tensión a partir de 250 v. Se utilizan tanto en la distribución eléctrica de alta, y baja tensión como en sistemas de corriente continua, tales como la tracción ferroviaria.

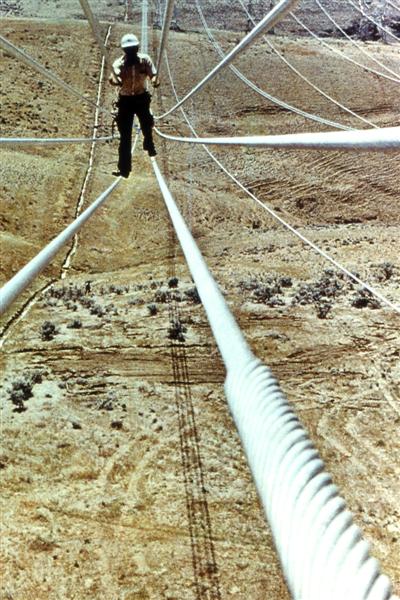

Instalación de cables de alta tensión
La tensión se aumenta para transportar energía a largas distancias, desde los centros productores de energía hasta los consumidores. Si no se aumentara la tensión, las pérdidas de energía serían muy grandes.
Luces de la noche
La energía eléctrica llega a los centros consumidores, pero previamente hay que volver a variar la tensión en las estaciones transformadoras. A los consumidores les llega la energía eléctrica en baja tensión:127-220 v.
Hacer clic sobre las imágenes para acceder a los textos explicativos.
