Respiración y excreción
Fotografías y otras imágenes de los órganos que intervienen en los procesos de la respiración y la excreción y esquemas de los sistemas a los cuales pertenecen.

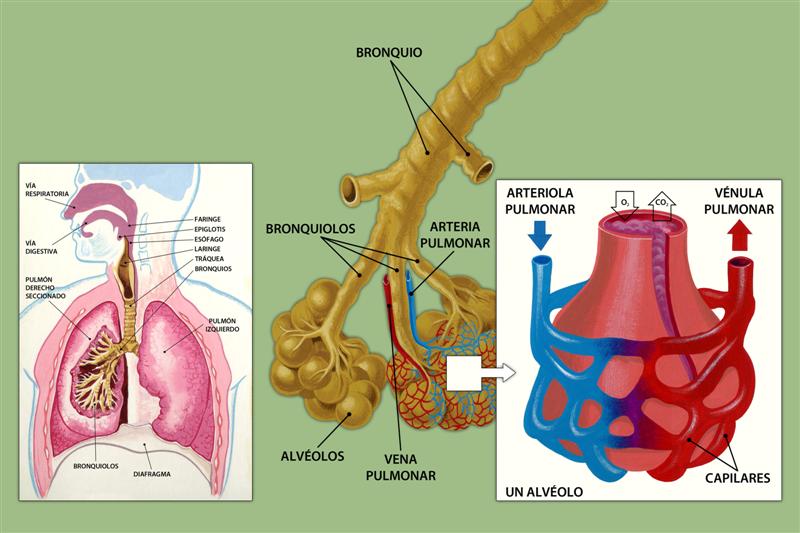

Aparato respiratorio
El aparato respiratorio del hombre está constituido por las fosas nasales, la faringe, la laringe, los bronquios y los pulmones alojados en la caja torácica. Obsérvense las distintas partes del aparato respiratorio, así como los alvéolos pulmonares, lugar donde se realiza el intercambio de gases.
Tejido pulmonar
Microfotografía. Obsérvense las tenues paredes vasculares y los espacios alveolares (en color claro).
Caja torácica
Se han quitado las costillas y las membranas. El pulmón izquierdo tiene un surco o cisura de pulmón que lo divide en dos lóbulos; el derecho tiene un tercer lóbulo más pequeño (el corazón ocupa parte del lugar del pulmón izquierdo por lo que éste es algo menos voluminoso que el derecho).
Radiografía de la caja torácica
Se trata de una radiografía normal de tórax en proyección póstero-anterior y en bipedestación. Los pulmones son dos masas esponjosas que se encuentran alojadas en la caja torácica, formada por las costillas que se insertan en la columna vertebral por detrás y el esternón por delante. Los pulmones están limitados en la parte inferior por el diafragma. Obsérvese en esta fotografía que el tamaño de los dos pulmones no es el mismo debido al espacio ocupado por el corazón. En circunstancias normales se observa también que la hemicúpula diafragmática derecha se halla ligeramente más elevada que el hemidiafragma izquierdo.
Aparato urinario
Obsérvense las relaciones de ambos uréteres con los pilares del músculo psoas (1) y cómo el uréter derecho (2) atraviesa los vasos ilíacos derechos (3) después de la bifurcación ilíaca, mientras que el uréter izquierdo (4) atraviesa los vasos ilíacos comunes o primitivos ipsilaterales (5).

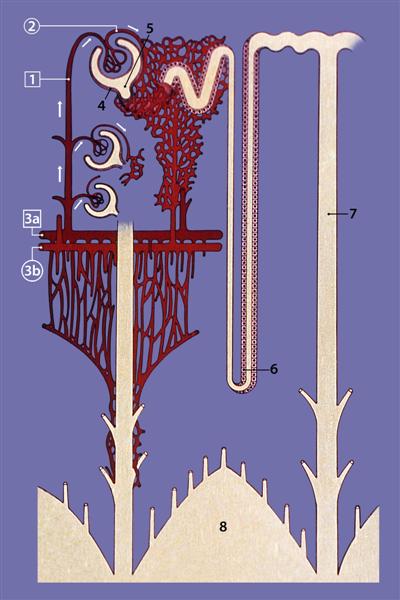

Tubo urinífero
Esquema de un tubo urinífero y su irrigación sanguínea. (1 y 2). Arterias aferentes y eferentes. (3a). Arteria renal. (3b). Vena renal (sangre purificada). (4 y 5). Cápsula de Bowmann. (6). Asa de Henle. (7). Tubo de Bellini (colector) que termina en la papila de la pirámide.
Corte longitudinal de un riñón
Se ve la vena renal (1) y la arteria renal (2). De la parte exterior a la interior se ven, después de la membrana transparente y muy delgada, las columnas de Bertin (3); la sustancia medular, formada por la unión de multitud de tubillos; estos tubillos llamados uriníferos se reúnen en haces de forma piramidal, las pirámides de Malpighi (4); los vértices de las pirámides se dirigen hacia el centro del riñón o pelvis; aquí se abren unos pequeños orificios, llamados poros urinarios (5), los finos canales que aparecen en blanco como estrías radiadas. Los poros urinarios agrupados forman una papila urinaria. El conducto blanco que desciende oblicuamente de la pelvis renal (8) es el uréter (9). Las cavidades diseminadas por el tejido renal representan senos sanguíneos. Cáliz menor (6). Cáliz mayor (7).

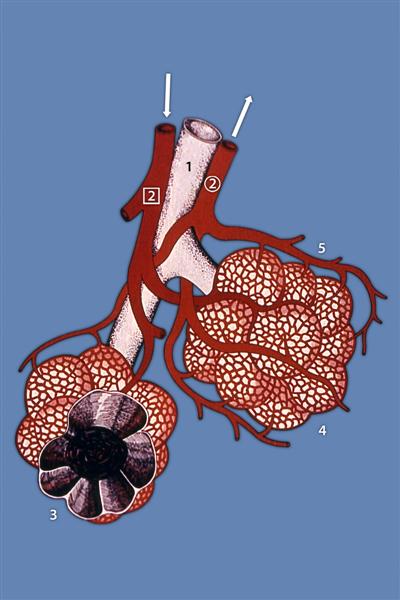

Esquema de un tejido pulmonar
Bronquiolo (1) bifurcado en dos alvéolos pulmonares, constituidos por muchas vesículas pulmonares (3 y 4). Todas las vesículas se abren a la cavidad del alvéolo. Ramificación de la arteria pulmonar (2) (sangre con dióxido de carbono) que se divide cada vez más formando una estrecha red de capilares. La sangre de estos capilares es recogida por unas venillas (sangre oxigenada) que son cada vez más importantes y terminan por formar las venas pulmonares (5). Una vesícula abierta (3). Vesículas pulmonares vistas exteriormente (4).

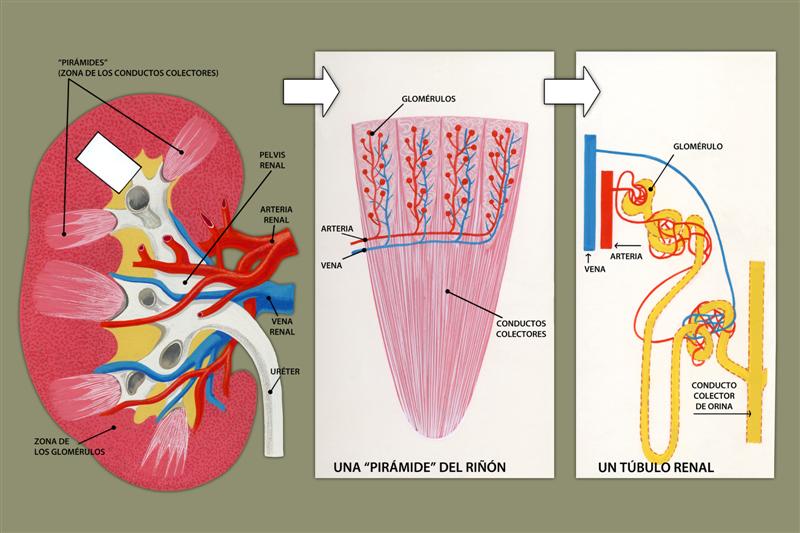

Estructura de un riñón
En la fotografía se ven distintos esquemas: la sección longitudinal del riñón, la pirámide renal y el túbulo renal. El riñón está formado por una cápsula fibrosa, una corteza y una zona medular formada por las pirámides y la pelvis renal.
Músculos que intervienen en la respiración
El gran músculo en abanico que se extiende desde el omoplato a las costillas superiores se llama serrato mayor. Eleva la caja torácica. Los músculos intercostales internos y externos están representados en un tono de color más pálido. Al lado izquierdo, junto a la columna vertebral, se ve el serrato posterior inferior que tiene por misión bajar las cuatro últimas costillas.
Laringe de Buey
Laringe de un buey, abierta por su cara posterior. Las dos hendiduras visibles están formadas por los repliegues de la mucosa. El repliegue inferior es una cuerda vocal.
Glándulas sudoríparas
Las glándulas sudoríparas, que se encuentran en la piel, tienen como función eliminar también parte de los productos tóxicos procedentes del metabolismo celular. En la dermis están los glomérulos rodeados por una tupida red capilar, y de ésta parte un tubo excretor que se abre por un poro en la superficie de la epidermis.

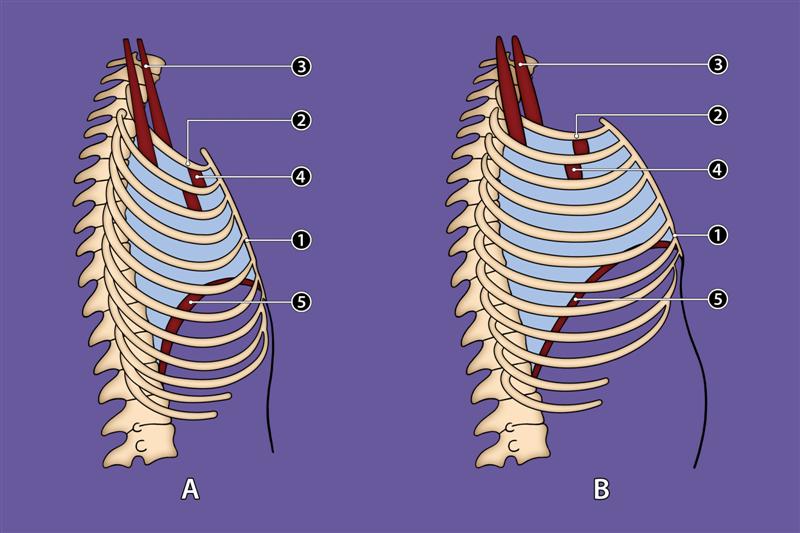

Esquema de los movimientos respiratorios
A: Situación durante la espiración (abdomen ligeramente contraído). B: Situación durante la inspiración (abdomen hacia adelante debido a la presión que ejerce el diafragma al bajar). Esternón (1) con el que las costillas (2) forman articulaciones movibles. Los músculos (3) que intervienen en los movimientos respiratorios están en rojo; son muy numerosos pero para simplificar el esquema sólo se han marcado los músculos intercostales (4) y el diafragma (5).
Microfotografía del riñón
(Sustancia cortical granulosa). Son visibles algunos corpúsculos de Malpighi (1) constituidos por arteriolas en medio de tubos contorneados y vasos sanguíneos (2).

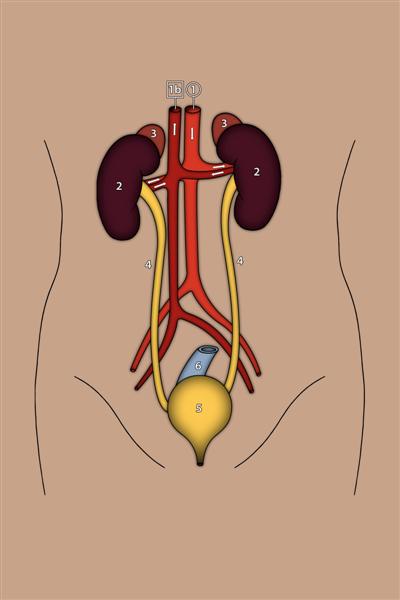

Esquema de los riñones y órganos anexos
(1). Aorta y las dos arterias renales. (1b). Vena cava inferior y las dos venas renales. (2). Riñones. (3). Glándulas suprarrenales. (4). Uréteres. (5). Vejiga. (6). Recto.
Parte posterior de la laringe
(5). Base de la lengua y apoyo interno del hueso hioides. (3). La epiglotis (que puede obturar la tráquea). (1 y 2). Cartílagos de la laringe. (4). Abertura formada por dos repliegues de la membrana interna. El repliegue inferior: cuerdas vocales. La masa de color rosa situada en la cara anterior de la laringe y que sobresale a derecha e izquierda de la foto forma parte de la glándula tiroides.

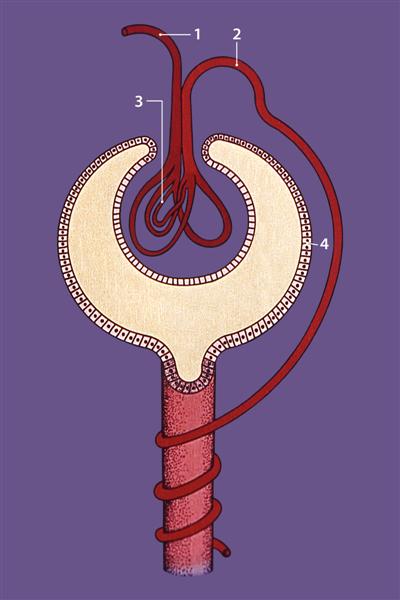

Esquema de un corpúsculo de Malpighi
Cada tubo comienza en una sustancia cortical con forma de copa, casi esférica, de dobles paredes llamada cápsula de Bowmann (4); en su interior hay un grupo de capilares (el glomérulo de Malpighi) (3) comprendiendo una arteriola aferente (1) y una arteriola eferente (2). La cápsula de Bowmann continúa por un pequeño canal sinuoso, contorneado, de pared delgada. La orina primaria es llevada por tubos uriníferos al asa de Henle.
Corte de los dos pulmones
La tráquea (1) está formada por anillos cartilaginosos; se bifurca en su extremo inferior en dos bronquios (2) (esta bifurcación se denomina “carina”). Cada bronquio se ramifica al penetrar en el pulmón; estas ramificaciones que son cada vez más pequeñas y numerosas se llaman bronquiolos (3). Cada bronquio termina en un alvéolo pulmonar. En la fotografía se ven las arterias encargadas de llevar la sangre con dióxido de carbono y las venas por las que la sangre oxigenada vuelve al corazón. Son visibles el esófago (4) y el diafragma (5).
La excreción es el proceso mediante el cual ocurre la eliminación y expulsión de los desechos del cuerpo, mediante la respiración
